Profil
|
Aktiv | Entscheidet über die Sichtbarkeit der Funktionsverlaufsanzeige. |
Verschiebbar | Wenn abgeschaltet gehen alle Mousevents in die 3D Auswertungen - die Profildarstellung ist fixiert und nicht mehr verschiebbar. |
Profil bei: X:SchnittY/Z Y:SchnittX/Z Z:SchnittX/Y |
Legt fest entlang welcher Linie die Werte für die
Profildarstellung dem Auswertedatensatz der aktiven Funktion
entnommen werden. Die Lage der Linie orientiert sich an den in Paneelen Schnitt X, Y bzw. Z gewählten Werten. |

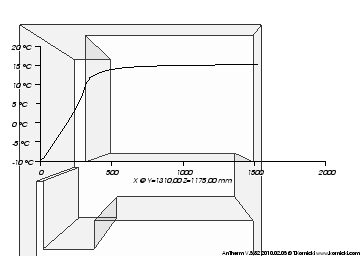

Die Beschriftung der Horizontalen Achse zeigt die Koordinaten entlang der gewählten Kantenlinie an. Im Achsentitel kann die genaue Position und Richtung der Linie abgelesen werden.
Die Position der Darstellung des Profilverlaufs in der 3D Darstellung können Sie in der 3D Ansicht mit der Maus beliebig verändern.
Bemerkung: Die Einstellungen der Achsenbeschriftungen können in Steuerungspaneel Achsen vorgenommen werden.
Für die Farbe der Funktionsverlaufs, der Achsenlinien und deren Beschriftungen wird eine zu der Hintergrundfarbe im Kontrast stehende Farbe berechnet.
Bemerkung: Die Funktionseinstellungen "Probelinie" bzw. "Raumkante" sind in der aktuellen Implementierung nicht aktiv.
Die Position der Darstellung des Profildiagrams in der 3D Darstellung können Sie in der 3D Ansicht mit der Maus beliebig verändern wenn die "Verschiebbar" Einstellung eingeschaltet ist.
Sie können die Lage, Größe und die Orientierung verändern. Die
Profildarstellung reagiert auf die Mausaktionen und Bewegungen. Der Mauszeiger
verändert sich in Abhängigkeit von seiner Position. Wenn der Zeiger sich in der
Nähe des Randes der Profildarstellung befindet ändert sich die Form des Zeigers zum
Rand-Verschiebung-Symbol.
Wenn die Profildarstellung in die Nähe des Zentrums eines der vier Ränder der 3D Anzeige
verschoben wird, dann wird die Orientierung der Profildarstellung der Orientierung
dieses Randes angepasst. Diese Orientierung ist "träge" und bleibt unverändert
bis die Profildarstellung in die Nähe eines anderen Randes bewegt wird.
Die aktuelle Lage der Profildarstellung wird automatisch in der Einstellungendatei der Anwendung gespeichert und beim nächsten Anzeigen des Ergebnis3D Fensters wiederhergestellt..
Anmerkung: Sollte die Profildarstellung unabsichtlich aus dem
sichtbaren Fensterbereich heraus verschoben werden, kann sie nicht mehr für
weitere Bewegung mit der Maus eingefangen werden. Um die Lage der
Profildarstellung zu
einer Position wiederherzustellen an welcher sie wieder "eingefangen" und bewegt
werden kann müssen Sie das 3D Fenster schließen und erneut öffnen - die
Profildarstellung wird an einer sichtbaren Stelle am Bildrand wiederhergestellt.
Siehe auch: Ergebnis 3D Fenster, Schnitt X,Y,Z (Steuerungspaneel), Achsen (Steuerungspaneel)
|
