Achsen
|

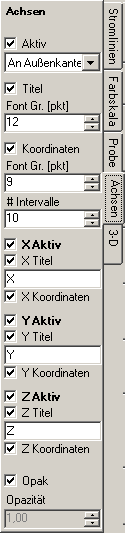

Aktiv, Opak | Entscheidet über die Sichtbarkeit und Transparenz der Koordinatenachsenlinien und der Beschriftungen der drei Achsen. |
Ausrichtung | An Außenkanten - die Lage der drei Achsen wird an
den äußeren Kannten der Bilddarstellung festgelegt (Fly-Mode-Outer-Edges) oder An Naher Ecke - die Lage der drei Achsen wird an der dem Beobachter am Nächsten liegender Ecke der Darstellung festgelegt (Fly-Mode-Next-Corner) |
Titel | Entscheidet über die Sichtbarkeit der Achsentitel (z.B. X, Y, Z) |
Font Größe |
Gibt die relative Beschriftungsgröße der Achsentitel an. |
Koordinaten | Entscheidet über die Sichtbarkeit der numerischen Achsenbeschriftung. |
Font Größe |
Gibt die relative Beschriftungsgröße der numerischen
Achsenbeschriftung an. |
# Intervalle | Gibt die Anzahl der Intervalle der numerischen Achsenbeschriftung jeder Achse an. |
X Aktiv | Entscheidet über die Sichtbarkeit der Koordinatenachsenlinie und der Beschriftungen der X-Achse. |
X Titel | Entscheidet über die Sichtbarkeit des Achsentitels der X-Achse. |
Titel | Legt den Achsentitel der X-Achse fest |
X Koordinaten | Entscheidet über die Sichtbarkeit der numerischen Achsenbeschriftung der X-Achse |
Y Aktiv | Entscheidet über die Sichtbarkeit der Koordinatenachsenlinie und der Beschriftungen der Y-Achse. |
Y Titel | Entscheidet über die Sichtbarkeit des Achsentitels der Y-Achse. |
Titel |
Legt den Achsentitel der Y-Achse fest |
Y Koordinaten | Entscheidet über die Sichtbarkeit der numerischen Achsenbeschriftung der Y-Achse |
Z Aktiv | Entscheidet über die Sichtbarkeit der Koordinatenachsenlinie und der Beschriftungen der Z-Achse. |
Z Titel | Entscheidet über die Sichtbarkeit des Achsentitels der Z-Achse. |
Titel |
Legt den Achsentitel der Z-Achse fest |
Z Koordinaten | Entscheidet über die Sichtbarkeit der numerischen Achsenbeschriftung der Z-Achse |

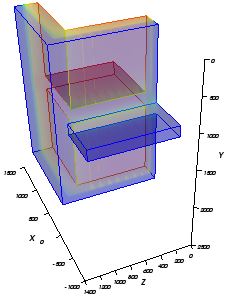

Die Achsen werden beschriftet dargestellt. Für die Farbe der Achsenlinien und deren Beschriftungen wird eine zu der Hintergrundfarbe im Kontrast stehende Farbe berechnet.
Die Achsenlinien werden möglicherweise etwas von der 3D Darstellung abgesetzt um eine genaue Beschriftung der Koordinatenwerte zu ermöglichen. Die Lage einer jeden Achse wird entsprechend der gewünschten Ausrichtung (dem s.g. "Fly-Mode" Verfahren) angepasst (für jede Achse stehen 4 verschiedene Lagemöglichkeiten an den 4 Quaderseiten des den Datenvolumen umschreibenden Umriss-Quaders).
Bemerkung: Für eine 2D-Auswertung oder bei den Achsenlagen parallel zur Anzeigeebene (Seitensichten) empfiehlt es sich die Einstellung "An Außenkanten" zu wählen - anderenfalls springen die Achsen zwischen den linken/rechten bzw. oberen/unteren kanten, da die Bedeutung "außen" nicht eindeutig ist (und numerisch daher auch instabil)
Bemerkung: Die Beschriftung der Achsentitel kann auch in den Programmeinstellungen angepasst werden.
Siehe auch: Ergebnis 3D Fenster, Aktiv (Einstellung), Hintergrundfarbe (Einstellung), 3-D Navigation Orientierungsmarke (Steuerungspaneel), Programmeinstellungen
|
