Lufthohlraum Rechner (Werkzeug)
Das Fenster
Lufthohlraum-Rechner dient als Werkzeug zur schnellen Berechnung der äquivalenten
Wärmeleitfähigkeit von kleinen Lufthohlräumen und Luftspalten
anhand der Eingabe der Abmessungen des Hohlraum und der Richtung der
Wärmeströmung.
Für die Berechnung der äquivalenten Wärmeleitfähigkeit kommen die Formeln zur
Berechnung des Wärmedurchlasswiderstandes von Lufträumen nach der EN ISO
6946:2005 Anhang B zur Anwendung - beachten Sie bitte die dort angegebenen
Abgrenzungen für Anwendung des Verfahrens (z.B. kleine, unbelüftete
Lufthohlräume).
Die Berechnungsvorschriften orientieren sich an den Euronormen
EN ISO 6946 und EN ISO 10077-2 und sind für zweidimensionale Berechnungen
ausgelegt.
Dieses Werkzeugfenster kann aus dem
Menü Werkzeuge aufgerufen
werden.

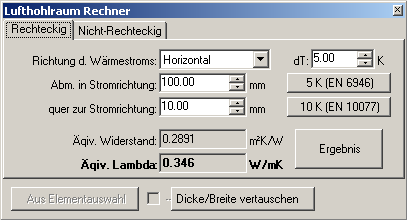

Richtung d. Wärmestroms |
Angabe der Wärmestromrichtung:
- Horizontal (Voreinstellung)
- Aufwärts
- Abwärts
|
Abm. in Stromrichtung |
Abmessung des Hohlraums gemessen in der Richtung der
Wärmeströmung (Dicke).
Anmerkung: Aus dem Kontextmenü kann die Dicke und Breite vertauscht
werden. |
quer zur Stromrichtung |
Abmessung des Hohlraums senkrecht zur Stromrichtung
(Breite)
Anmerkung: Aus dem Kontextmenü kann die Dicke und Breite vertauscht
werden. |
Temperaturdifferenz dT |
Die Temperaturdifferenz zwischen den Hohlraumgrenzen in der
Richtung der Wärmeströmung.
Anmerkung: Normativ ist die Temperaturdifferenz, sofern nicht bekannt,
entsprechend festzulegen.
Die Schaltfläche "5K (EN 6946)" bzw. "10K (EN 10077)
setzt den Wert auf die in der jeweiligen Norm empfohlene Größe. |
Äquiv. Widerstand |
Äquivalenter Wärmedurchlasswiderstand des Lufthohlraums |
Äquiv. Lambda |
Äquivalente Wärmeleitfähigkeit des Lufthohlraums |
Ergebnis |
Die Berechnung wir mit den aktuellen Werten aktualisiert.
Ein Doppelklick wendet den errechneten Wert auf die aktuell ausgewählten
Elemente an.
Anmerkung: Die Schaltfläche dient auch als Quelle der
Drag-Drop-Operation der Baustoffeigenschaft. |
Anmerkung: Ein Hohlraum wird nur in Ausnahmefällen aus einem einzigen
Element bestehen; im Normalfall wird ein Hohlraum durch eine Gruppe von
Elementen beschrieben werden.
Für
den Normalfall nicht rechteckiger Hohlräume sieht die Norm folgende
Vorgangsweise vor:
Es ist die äquivalente Wärmeleitfähigkeit für einen fiktiven rechteckigen
Hohlraum zu berechnen. Dieser fiktive Hohlraum ist wie folgt zu konstruieren:
- Es ist das den interessierenden Hohlraum umschreibende Rechteck zu
konstruieren.
- Der fiktive Hohlraum hat die gleiche Fläche wie der ursprüngliche
Hohlraum.
- Das Verhältnis von Dicke und Breite ist für den fiktiven Hohlraum gleich
wie für den interessierenden Hohlraum.
Die für den fiktiven Hohlraum errechnete äquivalente Wärmeleitfähigkeit ist
für den interessierenden (nicht rechteckigen) Hohlraum einzusetzen.

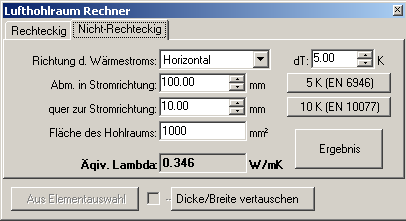

Richtung d. Wärmestroms |
Angabe der Wärmestromrichtung (Horizontal, Aufwärts, Abwärts) |
Dicke (in Stromrichtung) |
Dicke des den Hohlraum umschreibenden Rechteckes gemessen in der Richtung der
Wärmeströmung
Anmerkung: Aus dem Kontextmenü kann die Dicke und Breite vertauscht
werden. |
Breite |
Breite des den Hohlraum umschreibenden Rechteckes
(senkrecht zur Dicke)
Anmerkung: Aus dem Kontextmenü kann die Dicke und Breite vertauscht
werden. |
Fläche |
Tatsächliche Fläche des Lufthohlraums |
Temperaturdifferenz dT |
Die Temperaturdifferenz zwischen den Hohlraumgrenzen in der
Richtung der Wärmeströmung. |
Äquiv. Lambda |
Äquivalente Wärmeleitfähigkeit des Lufthohlraums |
Ergebnis |
Die Berechnung wir mit den aktuellen Werten aktualisiert.
Ein Doppelklick wendet den errechneten Wert auf die aktuell ausgewählten
Elemente an.
Anmerkung: Die Schaltfläche dient auch als Quelle der
Drag-Drop-Operation der Baustoffeigenschaft. |
Anmerkung: Erfahrungsgemäß ist bei obiger Vorgangsweise die Berechnung
der Fläche des nicht rechteckigen Bereichs das Mühsamste.
Hohlraumabmessung aus Elementauswahl übernehmen
Der Luftholraumkalkulator bietet die Möglichkeit aus dem
Elementauswahl die
Masse und Fläche der ausgewählten Elemente in die Berechnung zu übernehmen. Dabei
wird die bereits Eingegebenen Temperaturdifferenz sowie die Angabe der
Stromrichtung nicht verändert, lediglich die Masse des Rechtekes (bzw. des
Umschreibenden Rechteckes und Flächensumme wenn mehre Elemente ausgewählt sind).
Gegebenenfalls muss der Benutzer die Die Dicke und Breite vertauschen (via das
Kontextmenü oder die entsprechende Schaltfläche) da die Dicke in der
Stromrichtung anzugeben ist!
Ergebnis an die Elemente anwenden
Ein Doppelklick auf die Schaltfläche "Ergebnis" wendet den Errechneten wert
der äquivalenten Wärmeleitfähigkeit auf die in der Elementliste ausgewählten
Baustoffelemente an.
Als Baustoffbezeichnung wird "Cavity dir t=..w=..(A=...) dT=..." benutzt.
Anmerkung: Das Ergebnis (äquivalentes Lambda) kann von der
Schaltfläche "Ergebnis" weg mit dem Drag-Drop direkt auf ein Element im
Elementeditor bzw. die Elemente (Elementliste,
Elemente 2D) oder auch in die
Baustoffliste "gezogen" und
angewendet werden.
Alternativ, um das Ergebnis (äquivalentes Lambda) zu übernehmen,
benutzen Sie die Zwischenablage: Klicken auf das Ergebnisfeld "Äquiv. Lambda" mit der rechten
Maustaste und wählen Sie "Kopieren". Danach können Sie dieses Ergebniswert in das
Lambda-Eingabefeld des Elementeditors
oder Baustoffeditors der
Baustoffliste übernehmen (dort von der Zwischenablage "Einfügen").
Anmerkung: Da die Richtung des Wärmestroms bei mehrdimensionalen
Berechnungen nicht von vornherein bekannt ist, ist die normative Forderung eine
„Dicke“ und eine „Breite“ der Luftschicht festzulegen an und für sich nicht
erfüllbar. Die entsprechende Entscheidung ist somit dem Gefühl des
Programmbenutzers zu überlassen. Dies bedeutet, dass die Richtung des
Wärmeflusses vom Benutzer („längs der x-Achse oder längs der y-Achse“)
festzulegen ist.
Anmerkung: Zwischen den Eingabefeldern sollte mit der TAB-Taste
gewechselt werden. Das Verwenden dieser Taste bestätigt zum Einen die eingegebenen Daten. Zum Anderen erübrigt sich damit
die ständige Benutzung der Maus.
Weitere Anmerkungen
- Die alleinstehende Version der Werkzeuges kann mit dem Argument "en" bzw. "de" aufgerufen werden um in der
entsprechenden Sprachversion, abweichend vom Betriebssystem, zu arbeiten.
